معرفی محصول

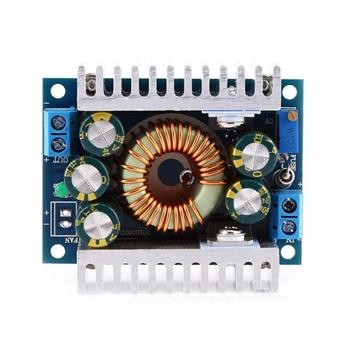

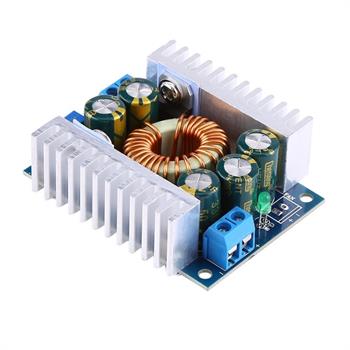

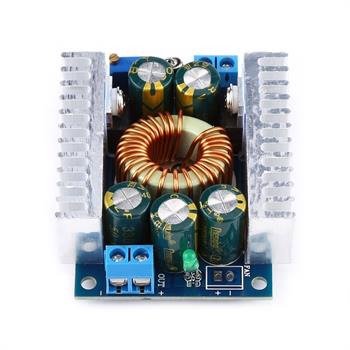

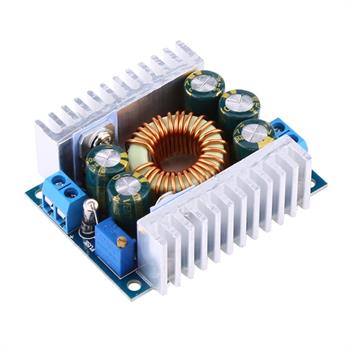

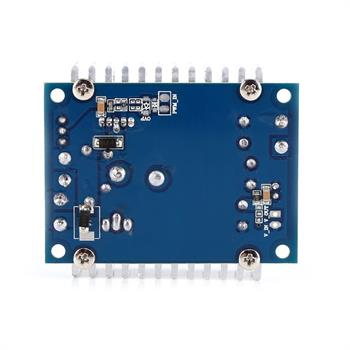

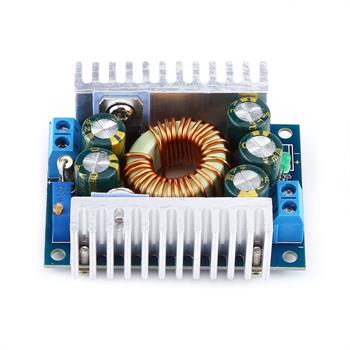

ماژول کاهنده ولتاژ DC به DC جریان بالای 100 وات یک مبدل حرفه‌ای برای کاهش ولتاژ در پروژه‌های الکترونیکی و صنعتی است. این ماژول از نوع غیر ایزوله Buck بوده و توان خروجی تا 12 آمپر را تأمین می‌کند. طراحی آن با دو هیت‌سینک آلومینیومی برای دفع مؤثر حرارت و حفظ پایداری در عملکرد طولانی مدت انجام شده است.
در ساختار این مبدل از آی‌سی مخصوص رگولاسیون ولتاژ، مقاومت‌های نمونه‌گیری دقیق و خازن‌های با فرکانس بالا استفاده شده تا جریان خروجی پایدار، بازده بالا و ریپل پایین تضمین شود. این ویژگی‌ها باعث شده این ماژول گزینه‌ای مناسب برای تغذیه LEDهای توان بالا، شارژ باتری‌ها و سیستم‌های برقی خودرو باشد.
ویژگی‌ها
مجهز به دو هیت‌سینک آلومینیومی برای خنک کاری مؤثر و عملکرد پایدار
پنج خازن 470 میکروفاراد 35 ولت با مقاومت پایین برای کاهش ریپل خروجی
استفاده از سیم مسی ضخیم با حلقه مغناطیسی بزرگ جهت افزایش بازده و کاهش حرارت
دیود TVS جهت محافظت در برابر ولتاژهای ناگهانی و جلوگیری از خرابی آی‌سی
دارای پتانسیومتر چند دور برای تنظیم دقیق ولتاژ و جریان خروجی
چراغ LED برای نمایش وضعیت عملکرد و شارژ
دارای محافظت در برابر اتصال کوتاه و افزایش حرارت
بازده تبدیل تا 95 درصد بسته به اختلاف ولتاژ و شدت جریان
کاربردها
شارژ باتری‌های اسید سرب و لیتیوم
تغذیه LEDهای توان بالا و نمایشگرهای LED صنعتی
تنظیم ولتاژ برای تجهیزات خودرویی، ابزارهای موتوری و پروژه‌های DIY
منبع تغذیه قابل تنظیم برای ماژول‌ها، مبدل‌ها و مدارات آزمایشگاهی
تبدیل ولتاژ ورودی در محدوده‌های متداول مانند 12 ولت به 5 ولت، 12 ولت به 3.3 ولت، 24 ولت به 12 ولت و سایر نسبت‌ها
نحوه استفاده و نکات مهم
اتصالات را طبق برچسب ترمینال‌ها (VIN و VOUT) به‌درستی انجام دهید.
در زمان تنظیم اولیه، ولتاژ ورودی را کم انتخاب کنید و پیچ تنظیم مولتی‌ترن را در جهت خلاف عقربه ساعت بچرخانید تا ولتاژ خروجی تغییر کند.
در بارهای سنگین یا استفاده مداوم از فن یا هیت‌سینک اضافی جهت خنک‌سازی بهره ببرید.
برای محدود کردن جریان، از پیچ تنظیم جریان روی برد استفاده شود.
از اتصال معکوس ورودی خودداری کنید، زیرا در بعضی نسخه‌ها دیود حفاظتی وجود دارد ولی بهتر است از آن مطمئن نباشید.
