معرفی محصول
برد محافظ باتری لیتیومی 3S / 4S / 5S 12V 100A BMS یک ماژول حرفهای برای مدیریت و حفاظت پکهای باتری لیتیوم‑یون و لیتیوم‑پلیمر است که برای پروژههای پرقدرت و جریان بالا طراحی شده است.
این برد قابلیت پشتیبانی از پکهای 3 سل، 4 سل و 5 سل سری را داشته و با توانایی دشارژ پیوسته تا 100 آمپر، انتخابی ایدهآل برای کاربردهای صنعتی، سیستمهای ذخیره انرژی و پروژههای سنگین محسوب میشود.

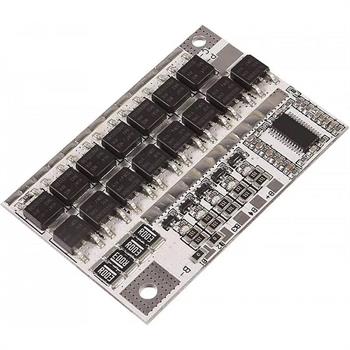

این BMS با بهرهگیری از 15 عدد MOSFET قدرت با مقاومت بسیار پایین، عملکردی پایدار و ایمن را فراهم میکند و با داشتن مدار بالانسر (Balance)، باعث افزایش عمر مفید باتریها و حفظ تعادل ولتاژ بین سلولها میشود.
ویژگیها
پشتیبانی از پکهای باتری 3S، 4S و 5S لیتیومی
مناسب برای باتریهای 18650، Li‑Ion و Li‑Po (3.7V)
جریان دشارژ بسیار بالا تا 100 آمپر
مدار بالانس سلولها (Cell Balancing) برای افزایش عمر باتری
حفاظت کامل در برابر:
اضافهشارژ (Over‑Charge)
اضافهدشارژ (Over‑Discharge)
اضافهجریان (Over‑Current)
اتصال کوتاه (Short Circuit)
پشتیبانی از Same Port و Different Port برای شارژ و دشارژ
مجهز به رابط سنسور دما (Temperature Control Interface)
تأخیر هوشمند در قطع جریان جهت جلوگیری از قطعهای ناگهانی
استفاده از چیپ کنترلی اختصاصی با پایداری بالا
مناسب برای کاربردهای جریان بالا و طولانیمدت
کاربردها
ساخت پکهای باتری پرقدرت 12 ولت و بالاتر
سیستمهای UPS و ذخیره انرژی
دوچرخه و اسکوتر برقی
پروژههای خودرو برقی و رباتیک صنعتی
پاوربانکهای صنعتی با ظرفیت بالا
سیستمهای خورشیدی (Solar Energy Storage)
تجهیزات الکترونیکی با مصرف جریان بالا
نحوه راهاندازی و استفاده
این برد برای باتریهای لیتیومی سری شده (3S/4S/5S) طراحی شده است.
اتصال باتریها باید دقیقاً طبق ترتیب B‑ ، B1 ، B2 ، B3 ، B4 ، B5 و B+ انجام شود (بسته به تعداد سلول).
میتوان از پورت مشترک (Same Port) یا پورت مجزا (Different Port) برای شارژ و دشارژ استفاده کرد:
Same Port:
دشارژ تا 60A
شارژ تا 60A
Different Port:
دشارژ تا 80A
شارژ تا 60A
برای جریانهای بالا، استفاده از سیم ضخیم، اتصال محکم و خنککاری مناسب کاملاً ضروری است.
در صورت اتصال سنسور دما (NTC)، برد در دمای غیرمجاز بهصورت خودکار جریان را قطع میکند.
نکته مهم: این برد فقط وظیفه محافظت و بالانس را دارد و شارژر مناسب با ولتاژ صحیح باید جداگانه استفاده شود.
