هشت کانال Logic Analayzer ماژول 102612

معرفی محصول

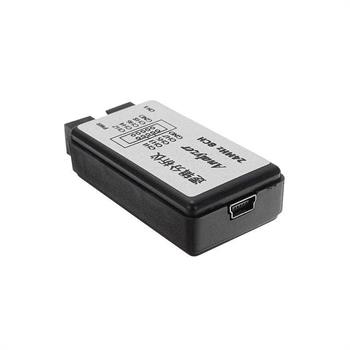

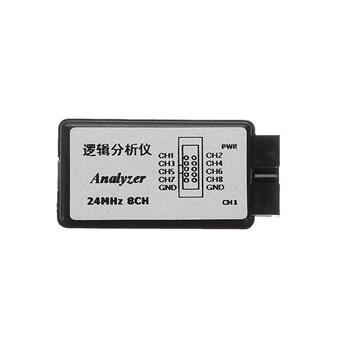

لاجیک آنالایزر USB هشت کاناله با سرعت نمونه‌برداری ۲۴ MHz ابزاری حرفه‌ای برای آزمون و خطای مدارات دیجیتال، میکروکنترلرها و سیستم‌های تعبیه‌شده است. با این دستگاه می‌توانید به‌صورت هم‌زمان سیگنال‌های دیجیتال تا ۸ کانال را با سرعت ۲۴ مگاهرتز ثبت و تحلیل کنید. این آنالایزر با تغذیه مستقیم از پورت USB و سازگاری با نرم‌افزارهای رایگان مانند Sigrok/PulseView یا نرم‌افزار Saleae، تجربه‌ای ساده و قدرتمند برای مهندسین و علاقه‌مندان فراهم می‌کند. این دستگاه بر پایه چیپ CY7C68013A طراحی شده که معماری آن مشابه میکروکنترلرهای خانواده 8051 (محصول ATMEL) است، با این تفاوت که پشتیبانی بومی از USB 2.0 دارد. نرم‌افزار آن با بیشتر سیستم‌عامل‌های پرکاربرد مانند Windows 7 (۳۲ و ۶۴ بیت)، Windows 2000، Windows XP و Linux سازگار است، که این امکان را می‌دهد در محیط‌های آموزشی، آزمایشگاهی و صنعتی بدون محدودیت از آن استفاده شود.

ویژگی‌های کلیدی

۸ کانال ورودی دیجیتال با نرخ نمونه‌برداری تا ۲۴ مگاهرتز
تغذیه از طریق پورت USB (بدون نیاز به منبع خارجی)
پشتیبانی از تحلیل پروتکل‌های I²C، SPI، UART، 1-Wire و ده‌ها پروتکل دیگر
سازگار با ویندوز و لینوکس (Windows 7, 2000, XP و نسخه‌های ۳۲/۶۴ بیت)، و توزیع‌های متنوع Linux
اندازه کوچک و قابل حمل، مناسب میزکار و آزمایشگاه
شامل کابل USB و سیم‌بردهای رنگی آماده اتصال

کاربردها

دیباگ و پایش ارتباطات دیجیتال بین تراشه‌ها
بررسی سالم بودن خطوط داده و کلاک
تحلیل و معکوس‌مهندسی پروتکل‌های ناشناخته
کمک به توسعه و عیب‌یابی پروژه‌های FPGA و میکروکنترلر
  • مشخصه فنی
    Type LOGIC ANALYZER
    Input Voltage Input Low:-0.5/0.8V
    Input High:2.0/5.25V
    Works with 5V, 3.3V, 2.5V, 2.0V systems
    Number of Channels 8
    Frequency 24MHz، 16MHz، 12MHz، 8MHz، 4MHz، 2MHz، 1MHz، 500KHz، 250KHz، 200KHz، 100KHz، 50KHz، 25KHz
    Sampling Rate 24MS/s
    Interface Type USB
