معرفی محصول

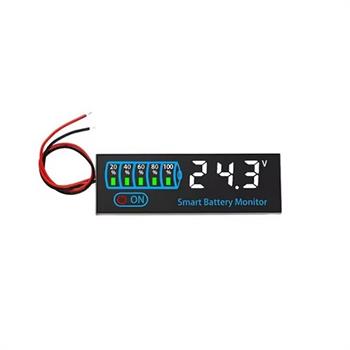

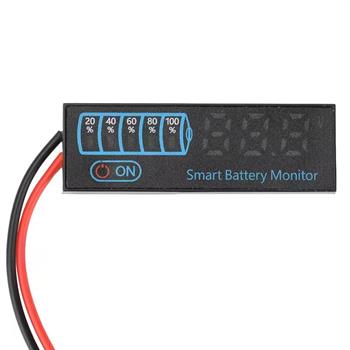

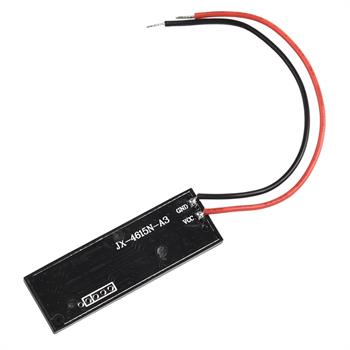

نمایشگر هوشمند ظرفیت و ولتاژ باتری مدل JX‑4615N‑A3 یک ابزار دقیق برای سنجش وضعیت شارژ و ولتاژ انواع باتری است. این ماژول با نمایش درصد ظرفیت باتری از 20 تا 100 درصد و همچنین ولتاژ لحظه‌ای، امکان کنترل و مانیتورینگ دقیق عملکرد باتری را فراهم می‌کند. این دستگاه از نوع پنل دیجیتال با صفحه نمایش LED عددی و بار گراف بوده و می‌تواند حالت‌های مختلف باتری از جمله لیتیوم یون، لیتیوم آهن فسفات و اسید سرب را شناسایی و تنظیم کند. طراحی تخت و کم‌مصرف آن مناسب استفاده در پروژه‌های الکترونیکی، سیستم‌های خورشیدی، وسایل نقلیه برقی و تجهیزات قابل‌حمل است.
ویژگی‌ها

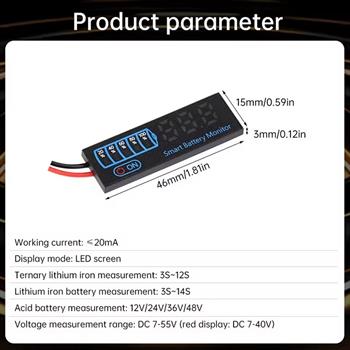

قابلیت اندازه‌گیری ولتاژ انواع باتری از 7 تا 55 ولت DC
پشتیبانی از باتری‌های لیتیوم یون (3S تا 12S)، لیتیوم آهن فسفات (3S تا 14S) و باتری‌های اسید سرب (12، 24، 36 و 48 ولت)
دارای حالت تنظیم شخصی (Custom Mode) برای تعیین ولتاژ شارژ کامل و ولتاژ تخلیه حداقل
عملکرد هشدار افت ولتاژ هنگام کاهش ظرفیت به 10 درصد یا کمتر (چراغ قرمز چشمک‌زن)
مجهز به حافظه داخلی جهت حفظ تنظیمات پس از قطع برق
نمایشگر LED با نور پس‌زمینه قابل تنظیم در حالت‌های مختلف (روشن دائم تا زمان‌دار از 10 تا 60 ثانیه)
کنترل کامل با تنها یک دکمه فشاری برای خاموش/روشن، ورود به صفحه تنظیمات و تغییر مقادیر
مصرف جریان بسیار پایین کمتر از 20 میلی‌آمپر مناسب برای سیستم‌های باتری محور

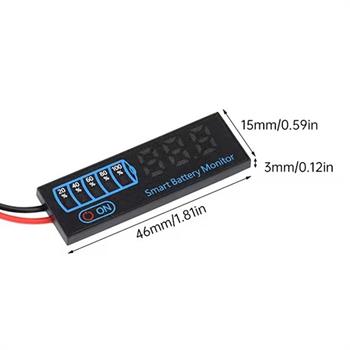

طراحی سبک و ابعاد کوچک با نصب آسان در پنل یا قاب دستگاه
کاربردها
نمایش وضعیت شارژ و ولتاژ باتری در پروژه‌های خورشیدی و یو‌پی‌اس
کنترل و مانیتورینگ پک‌های لیتیومی قابل شارژ در دوچرخه‌ها و اسکوترهای برقی
استفاده در سامانه‌های برق اضطراری، تجهیزات دریایی و خودروهای الکتریکی
نمایشگر وضعیت شارژ برای پک‌های سفارشی لیتیوم یون یا لیتیوم آهن فسفات
استفاده در پروژه‌های DIY، منابع تغذیه قابل تنظیم و تسترهای باتری
نحوه کار و تنظیمات اصلی
برای ورود به صفحه تنظیمات، دکمه فشاری روی پنل را به مدت دو ثانیه نگه دارید. در این حالت می‌توانید نوع باتری مورد استفاده را انتخاب کنید:
L03 تا L12 برای باتری‌های لیتیوم یون
F03 تا F14 برای باتری‌های لیتیوم آهن فسفات
P12، P24، P36 و P48 برای باتری‌های اسید سرب
در حالت تنظیم شخصی، امکان تعیین ولتاژ بالا و پایین شارژ فراهم شده است. برای تغییر ولتاژ حداقل یا حداکثر، دکمه را دو ثانیه نگه دارید تا رقم شروع به چشمک زدن کند، سپس مقادیر را تنظیم کرده و مجدد به مدت دو ثانیه دکمه را نگه دارید تا مقدار ذخیره شود.
همچنین در بخش تنظیم نور پس‌زمینه (B‑0 تا B‑6) می‌توانید مدت‌زمان روشن‌ماندن LED را از حالت روشن دائم تا زمان‌دار بین ده تا شصت ثانیه انتخاب کنید. پس از پایان هر تنظیم، با نگه‌داشتن دکمه به مدت دو ثانیه به صفحه اصلی بازگردید. تمام مقادیر در حافظه ذخیره می‌شوند و پس از قطع برق باقی می‌مانند.
