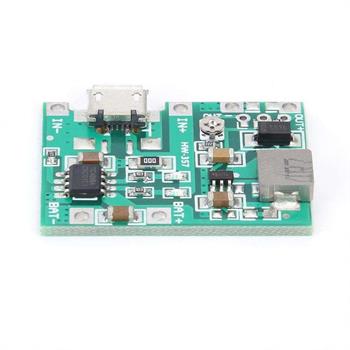

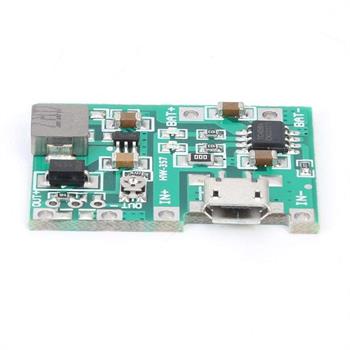

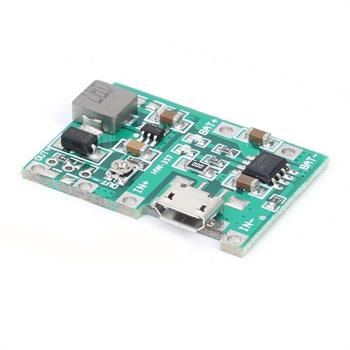

ماژول شارژر باتری و افزاینده ولتاژ 2 آمپری HW-357 J5019

⁠معرفی محصول

ماژول افزاینده ولتاژ 1 آمپری مدل HW-357 یکی از کاربردی‌ترین و پرفروش‌ترین ماژول‌های تغذیه در پروژه‌های الکترونیکی و DIY است. این ماژول به‌صورت هم‌زمان دو وظیفه مهم را انجام می‌دهد: شارژ باتری لیتیوم یون تک سل 3.7 ولت و افزایش ولتاژ خروجی به مقادیر دلخواه تا حدود 24 ولت. وجود این دو قابلیت در کنار هم باعث شده تا این ماژول انتخابی ایده‌آل برای پروژه‌های پرتابل و مستقل از برق شهری باشد. ورودی ولتاژ این ماژول از طریق درگاه Micro USB یا پین‌های IN+ و IN− تأمین می‌شود و برای شارژ باتری از تراشه محبوب TP4056 بهره می‌برد که فرآیند شارژ را با دقت بالا کنترل می‌کند. همچنین بخش بوستر مدار با استفاده از رگولاتور افزاینده، امکان تنظیم ولتاژ خروجی بین 4.5 تا 24 ولت را فراهم کرده است. کاربر می‌تواند با چرخاندن پتانسیومتر موجود روی برد، ولتاژ خروجی را متناسب با نیاز خود تغییر دهد.

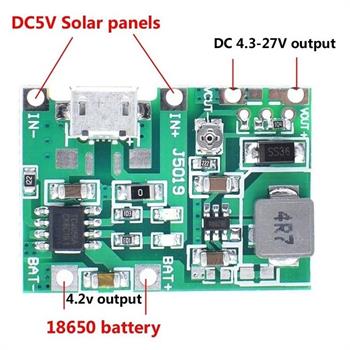

از نظر خروجی، ماژول دارای ترمینال‌های OUT+ و OUT− برای دریافت ولتاژ بوست‌شده، و BAT+ و BAT− برای اتصال باتری است. جریان خروجی این ماژول در حالت عادی تا حدود 1 آمپر قابل دستیابی است، که برای تغذیه بسیاری از بردهای توسعه، سنسورها، نمایشگرها و ماژول‌های وای‌فای مناسب است. همچنین محافظت‌های داخلی مانند جلوگیری از شارژ بیش‌ازحد، دشارژ بیش‌ازحد، اتصال معکوس و اتصال کوتاه، امنیت و طول عمر باتری را تضمین می‌کند. از جمله کاربردهای مهم این ماژول می‌توان به تولید پاوربانک‌های اختصاصی، تغذیه ماژول‌های ESP8266 (مثل Wemos D1 Mini)، پروژه‌های اینترنت اشیاء (IoT)، ساخت تجهیزات پوشیدنی، دستگاه‌های پایش محیطی و سیستم‌های پرتابل بدون دسترسی دائم به برق شهری اشاره کرد. قابلیت تنظیم ولتاژ خروجی آن را به یک ابزار بسیار انعطاف‌پذیر برای طراحان و علاقه‌مندان الکترونیک تبدیل کرده است.

در مجموع، ماژول HW-357 با عملکرد هم‌زمان شارژ و افزایش ولتاژ، در ابعادی کوچک و با قیمتی مقرون‌به‌صرفه، یک انتخاب عالی برای هر پروژه‌ای است که نیاز به تغذیه مطمئن و قابل کنترل دارد. این ماژول را می‌توان به‌عنوان یک منبع تغذیه هوشمند برای بردهای میکروکنترلر، سیستم‌های سنجش از راه دور، تجهیزات رباتیکی و سایر کاربردهای تخصصی و عمومی به‌کار برد.

  • مشخصه فنی
    Type DC-DC(Step Up)
    Input Voltage 4.5-8V DC
    Output Voltage 4.3-27V DC(Adjustable)
    Max Output Current 2A

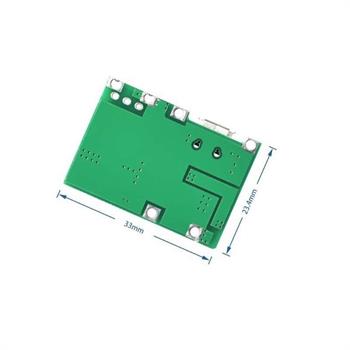

    Size 33X23.4mm
    Part Number HW-357
    OverCharge Protection
    Overcurrent Protection
    Short Circuite Protection
    Reverse Power Polarity Protection
