معرفی محصول

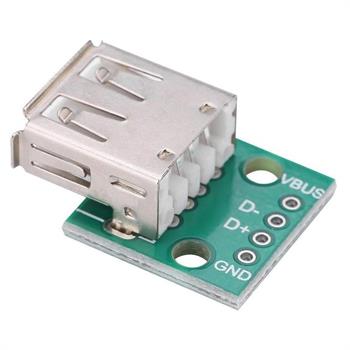

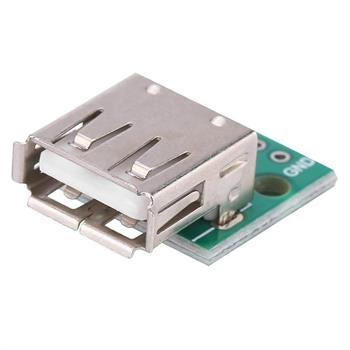

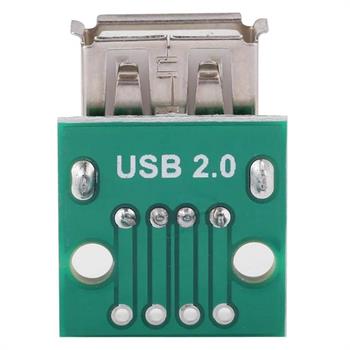

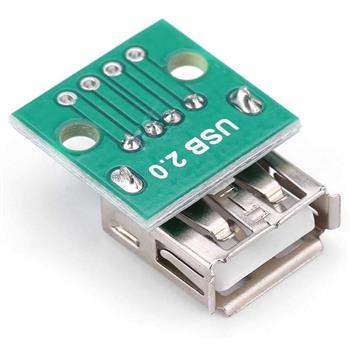

ماژول USB 2.0 Female Breakout Board یک برد کاربردی و بسیار پرمصرف است که امکان تبدیل سوکت USB مادگی تایپ A به پینهای استاندارد DIP با گام 2.54 میلیمتر را فراهم میکند. این ماژول برای تأمین تغذیه 5 ولت و همچنین انتقال داده USB (D+ و D-) در پروژههای الکترونیکی، آردوینو و نمونهسازی سریع (Prototype) طراحی شده است.
با استفاده از این برد دیگر نیازی به لحیمکاری ظریف یا بریدن کابل USB ندارید و میتوانید بهسادگی یک پورت USB استاندارد را به بردبرد یا PCB پروژه خود اضافه کنید. وجود سوراخهای نصب 3 میلیمتری نیز امکان نصب ثابت و حرفهای روی جعبه یا شاسی را فراهم میکند.
ویژگیها
دارای سوکت USB Type‑A مادگی استاندارد
تبدیل خطوط USB به 4 پین DIP استاندارد
پینها:
VBUS (5V)
D+
D-
GND
فاصله پایهها 2.54mm (مناسب بردبرد)
مناسب انتقال توان و دیتا
کیفیت ساخت مناسب سوکت و PCB
بدون نیاز به لحیمکاری SMD ظریف
دارای سوراخ نصب 3mm برای فیکس کردن برد
مناسب پروژههای دائمی و موقت
محصول پرمصرف و همیشه مورد نیاز در تعمیرات و DIY
کاربردها
افزودن پورت USB به پروژههای الکترونیکی
تأمین تغذیه 5V برای آردوینو، ESP و سایر ماژولها
تست و بررسی کابلهای USB بدون برش کابل
ساخت ایستگاه شارژ DIY
توزیع تغذیه USB به چند دستگاه
پروژههای DIY و نمونهسازی سریع
استفاده در تعمیرات داخلی دستگاهها
اتصال سنسورها و اندازهگیری جریان مصرفی پروژهها
مناسب برای Orange Pi، Raspberry Pi و بردهای مشابه
نحوه استفاده و راهاندازی
سوکت USB مادگی، مستقیماً کابل USB را دریافت میکند.
خروجیها از طریق پینهای DIP با گام 2.54mm در دسترس هستند.
اتصال به بردبرد یا PCB بسیار آسان است.
ولتاژ خروجی از پین VBUS برابر 5V میباشد.
جریان حداکثر توصیهشده: 500mA
برای نصب ثابت، میتوان از پیچ 3mm استفاده کرد.
توجه: این ماژول فقط مبدل مکانیکی و الکتریکی است و هیچگونه مدار حفاظتی یا رگولاتور داخلی ندارد.
