معرفی محصول

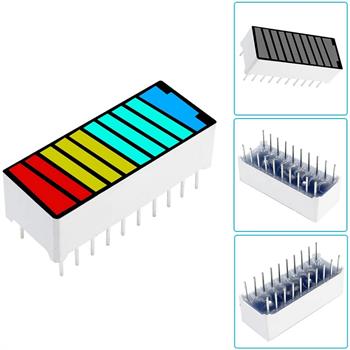

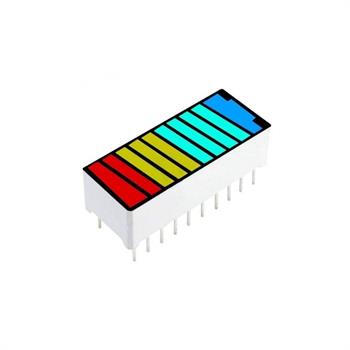

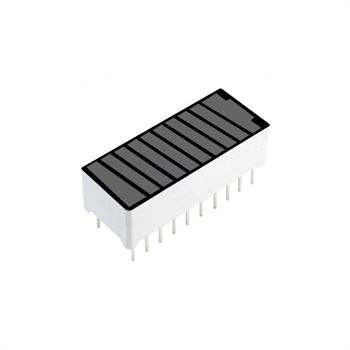

بارگراف LED دهسگمنت 4 رنگ یک نمایشگر نوری ساده، کاربردی و بسیار پرطرفدار در پروژههای الکترونیکی است که برای نمایش سطح ولتاژ، میزان شارژ باتری، قدرت سیگنال و ... استفاده میشود. این بارگراف در واقع از 10 عدد LED مجزا تشکیل شده که در قالب یک ماژول یکپارچه طراحی شدهاند و اتصال آن به مدار دقیقاً مشابه اتصال 10 LED جداگانه است.
استفاده از چهار رنگ مجزا (قرمز، زرد، سبز و آبی) باعث میشود تغییر وضعیت بهصورت بصری و کاملاً واضح قابل تشخیص باشد؛ به همین دلیل این قطعه گزینهای بسیار مناسب برای نمایش سطح باتری، نشانگر توان و پنلهای وضعیت محسوب میشود.
ویژگیها
بارگراف LED با 10 سگمنت مجزا
دارای 4 رنگ مختلف:
LED قرمز: 2.5V
LED زرد: 2.0V
LED سبز: 2.8V
LED آبی: 3.0V

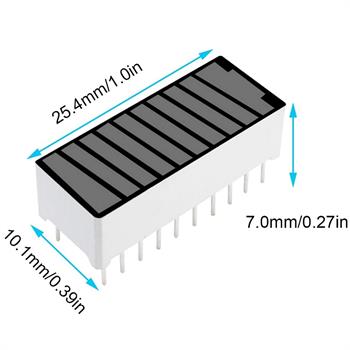

طراحی DIP با فاصله پایه استاندارد 2.54mm
مناسب برای بردبورد، PCB و پروژههای آموزشی
جریان مصرفی کم و عمر طولانی LEDها
امکان کنترل هر سگمنت بهصورت مستقل
سازگار با مدارهای 5V
کیفیت ساخت مناسب برای استفاده مداوم
کاربردها
نمایش سطح شارژ باتری (Battery Level Indicator)
تجهیزات صوتی و آمپلیفایرها
پنلهای ابزار و کنسولهای کنترلی
نمایش قدرت سیگنال
نمایش سطح ولتاژ یا توان خروجی
پروژههای Arduino، ESP32، STM32
پروژههای DIY و آموزشی
تجهیزات تست و اندازهگیری
نحوه استفاده و راهاندازی

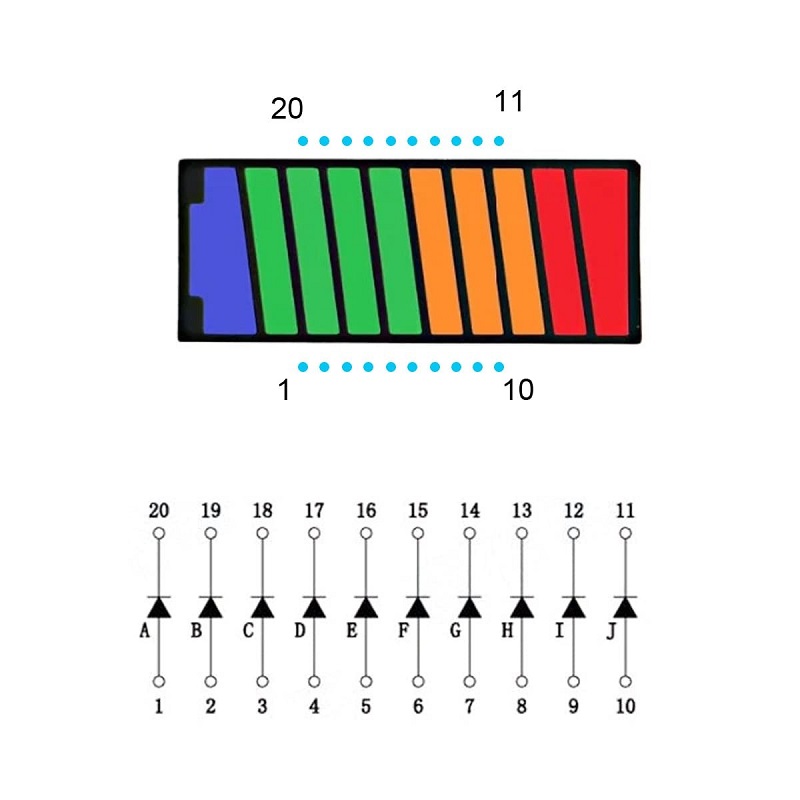

هر سگمنت دارای دو پایه (آند و کاتد) بوده و بهصورت مستقل کنترل میشود.
برای هر LED باید مقاومت محدودکننده جریان مناسب در مدار قرار داده شود.
اتصال مستقیم به پایههای خروجی میکروکنترلر امکانپذیر است.
با استفاده از PWM یا خروجیهای دیجیتال میتوان نمایش پلهای یا تدریجی ایجاد کرد.
مناسب برای نمایش وضعیت بهصورت خطی (Bar Mode) یا نقطهای (Dot Mode)
نکته: رعایت ولتاژ Forward هر رنگ برای جلوگیری از آسیب دیدن LED الزامی است.
