معرفی محصول

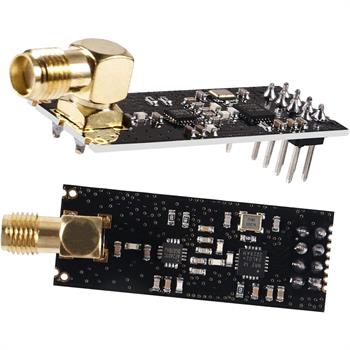

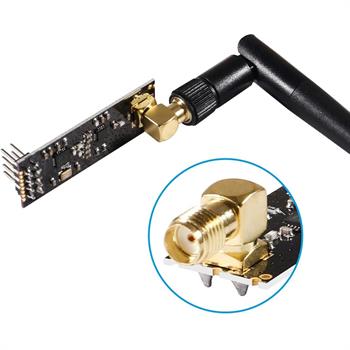

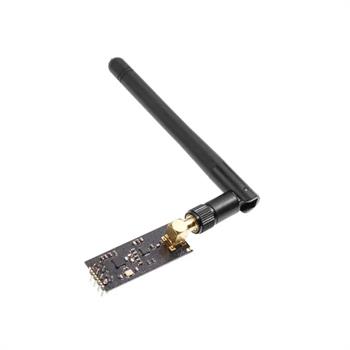

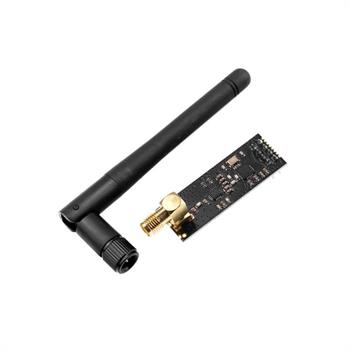

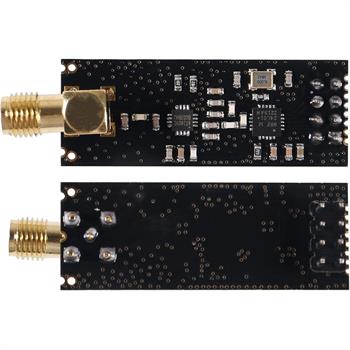

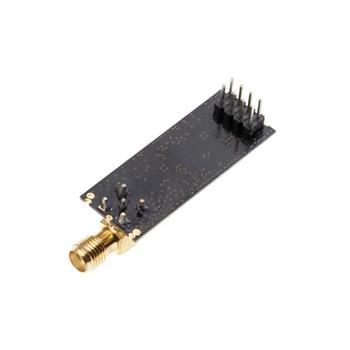

ماژول بی سیم NRF24L01P PA LNA در باند ISM آزاد 2.4G کار می کند و هم در ارتباط نقطه به نقطه و هم در شبکه ستاره ای قابل استفاده است. این ماژول بر اساس تراشه NRF24L01 Plus ساخته شده و با اضافه شدن تقويت کننده توان PA، تقويت کننده کم نويز LNA، فيلتر باند و سوئيچ RF، برد ارتباطي آن به شکل قابل توجهی افزايش پيدا کرده است.

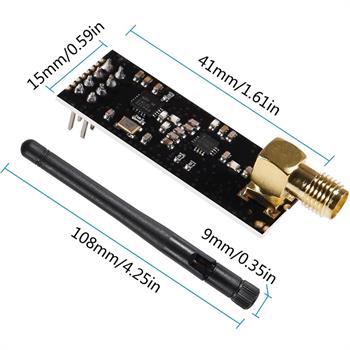

ابعاد کوچک ماژول باعث مي شود به سادگی در انواع دستگاه ها و محصولات با محدوديت فضا قرار بگيرد. اين ماژول از طريق پورت SPI قابل کنترل است و با بردهاي سازگار با Arduino و هر ميکروکنترلر ديگري که از SPI پشتيباني کند قابل استفاده است.
ويژگي ها
استفاده از باند ISM 2.4G بدون نياز به مجوز
توان ارسال بزرگتر از 20dBm
پشتيباني از شش کانال دريافت داده
سرعت 2Mbit/s مناسب براي VoIP
ولتاژ کاري 1.9 تا 3.6 ولت
داراي 125 کانال فرکانسي جهت ارتباط چند نقطه اي و فرکانس هاپينگ
هزينه کم با پردازش داخلي پروتکل RF (ارسال مجدد خودکار بسته ها و توليد ACK)
رابط SPI براي اتصال آسان به ميکروکنترلر
بدون نياز به طراحي بخش RF
کاملاً سازگار با نرم افزار ماژول هاي NRF24L01
محيط باز: تا حدود 1100 متر (خط ديد)
محيط داخلي: حدود 50 تا 100 متر بسته به موانع
حساسيت گيرنده: تا -116dBm (با LNA)
کاربردها
ريموت کنترل ها
تله متري
کنتورخواني بي سيم
سيستم هاي کنترل دسترسي
پيجينگ خانگي
سيستم هاي جمع آوري داده صنعتي
تگ هاي بي سيم و شناسايي
کارت هاي هوشمند بدون تماس
پايانه هاي داده کوچک
سيستم هاي ايمني و آتش نشاني
کنترل کننده هاي بي سيم
دريافت سيگنال هاي زيستي
ارتباطات سريال بي سيم مانند Wireless 232 و Wireless 422/485
|
Direction |
Function |
Pin |
|
Ground |
GND |
Pin1 |
|
VCC 1.9~3.6V |
VCC |
Pin2 |
|
Operating Mode RX/TX (In) |
CE |
Pin3 |
|
SPI chip select (In) |
CSN |
Pin4 |
|
SPI clock (In) |
SCK |
Pin5 |
|
SPI Input (In) |
MOSI |
Pin6 |
|
SPI Output (Out) |
MISO |
Pin7 |
|
Interrupt Output (Out) |
IROAM |
Pin8 |
